Que són?
Conjunt de peces o elements que ajustats entre si i emprant energia mecànica fan un treball o compleixen una funció.
1. Mecanismes
2. Palanques
Hi ha 3 tipus:
1.
2.
3.
Una palanca és una màquina simple capaç de multiplicar la força, és a dir que amb ella podem aixecar molt de pes sense excercir tanta força.
Llei de la palanca:
F·Bf=R·Br
3.Politges i mecanismes:
Politges: Una politja és una roda amb una ranuraa la vora per on s'introdueix una corda o corretja.
Polispast: és un conjunt de politgesque ens permetenelevar un gran pes exercint una força poc intensa.
F = R /2 x N
Torn: es un cilindre amb una manovella que el fa girar de manera que permet aixecar amb menys esforç que sense ell..
F · Bf = R · Br
4. Pla inclinat
5. Mecanismes per transmetre el moviment

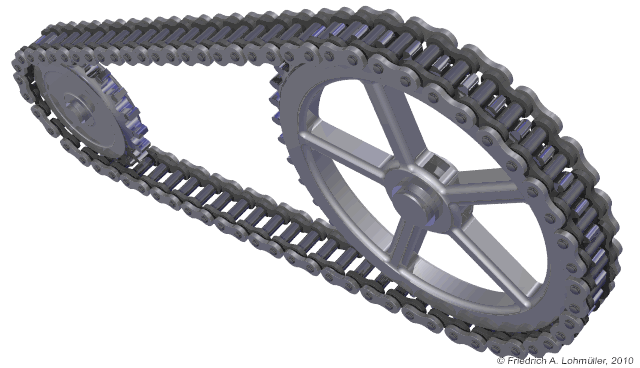

Transmissió per cadena i rodes:
Aquest mecanisme està format per rodes dentades i una cadena.
Per calcular la velocitat en aquest cas:
Z1·W1=Z2·W2
6. Trens de mecanismes
Un pla inclinat: és una rampa que ens serveix per elevar pes sense fer massa força. Com menys inclinat sigui menys força haurem de fer però més tardarem en aixecar la força.
Transmissió per engranatges
Dues rodes dentades engranin entre elles, la mida de les dents ha de ser iguals en totes dues.
El nombre de dents es representa en Z
La rapidesa amb què giren els engranatges s'expressen amb la velocitat angular. W
Fórmula:
Z1 · W1 = Z2 · W2

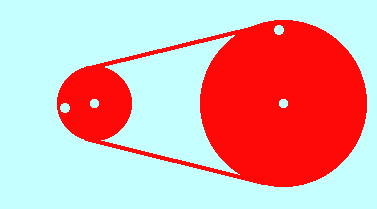

Transmissió per corretja
El mecanisme està format per una corretja que codueix el moviment d'una politja a una altra. Tenen que ser de la mateixa mida i la corretja entre totes dues.
D1 · W1 = D2 · W2
Trens d'engranatges
Es component que gira més ràpid exerceix menys força que el seu eix, i el que giren més poc a poc exerceix més força.
Tren de rodes i cadenes
Per unir un sistema de politges a un sistema d'ebgranatges cal que una politja i un engrenatge estiguin en el mateixa velocitat; es a dir, que siguin solidaris.
Tren de politges.
És la unió d'un engranatge amb una politja. Han de tindre el mateix eix i girar cap a la mateixa banda a la mateixa velocitat.
7. Relació de transmissió
És el quocient de les velocitats angulars dels dos elementsque es mouen. Es representan amb la lletra R.
R= W conduïda/ W motriu
